我喜欢绘制草图首先将电路断开。这使我对所有组件如何组合在一起有了一个想法。它也使我能够遍历电路，有时我实际上会用手指跟踪电路。
使用剪刀刀片或工艺刀片，切开要放置组件的空间。用刀片的一角将胶带提起，或只用手指。

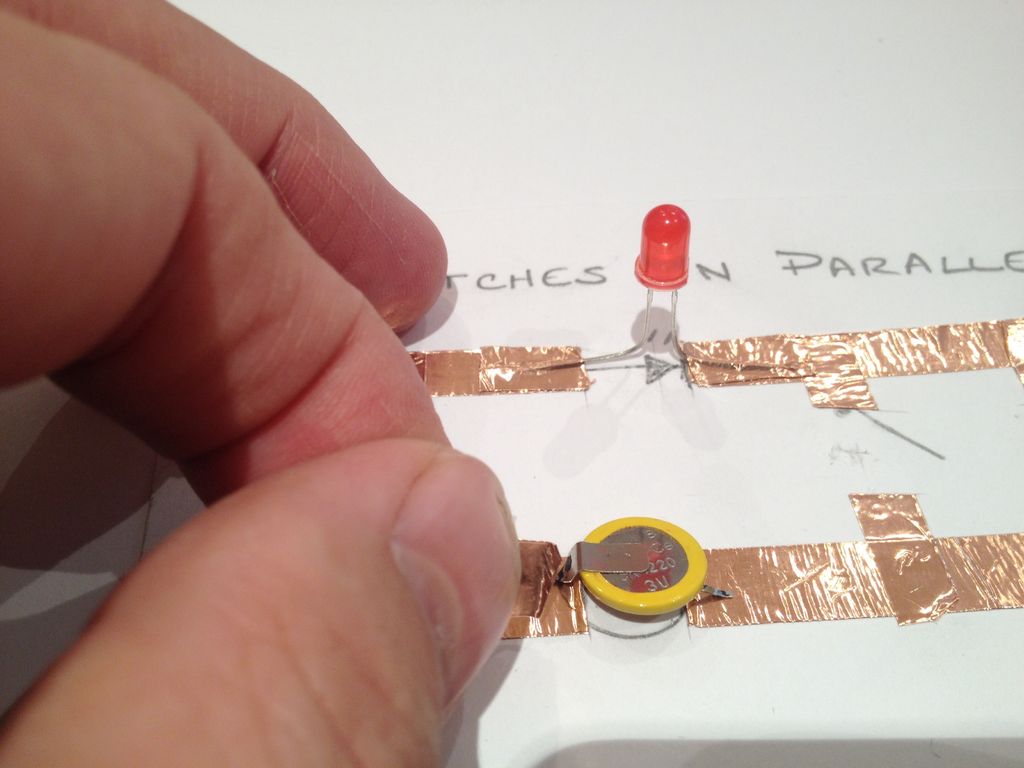

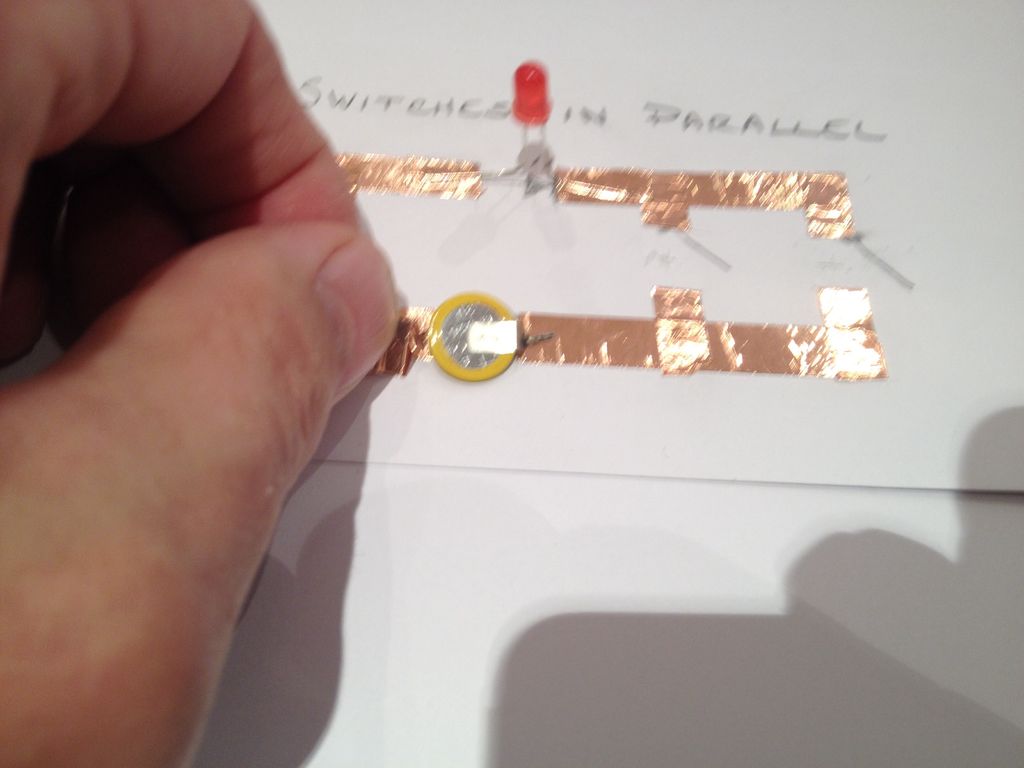

在LED电池引线上粘贴铜带，将其固定在铜走线上。请记住，电池和LED的正极应相接。带有加号的电池侧面应直接连接到LED的长引线：添加开关
完成电路，然后看一下LED指示灯是否点亮。有时，您需要做的只是在LED最初不点亮时拧紧连接。
还是不满意。正如您在视频中看到的那样，开关粘在铜线上。连接也变得有点弱。另外，我仍在使用带有内置引线的优质纽扣电池，这是大多数人无法使用的。在后续的Instructable中，我将使用现成的电池。总而言之，您会发现一个或多个正输入可以产生正输出，即“或”门的概念。
您可以通过添加其他开关或其他LED来扩展它。当您增加LED数量时会发生什么？如果将“与”门连接到“或”门怎么办？
