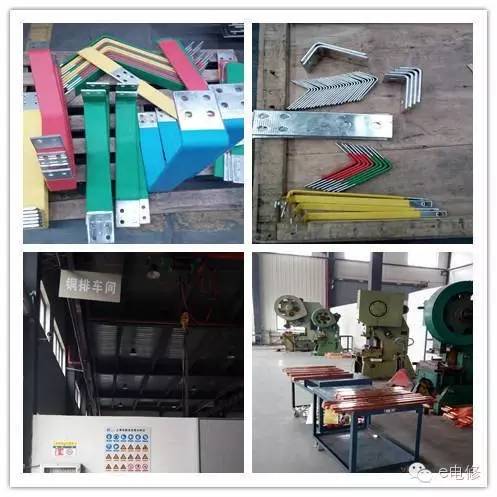

铜排又称铜母排或铜汇流排,是由铜材质制作的,截面为矩形或倒角(圆角)矩形的长导体(现在一般都用圆角铜排,以免产生尖端放电),在电路中起输送电流和连接电气设备的作用。 铜排在电气设备,特别是成套配电装置中得到了广泛的应用。
2、检查一次电器元件、附件型号规格是否符合图纸及材料单的要求,产品许可证、合格证是否齐全。
二、母线、主母线的规格及材质按设计图纸,分支母线材质无特殊要求时与主回路母线、分支回路母线(导线)的选择,按图中标注线径选择,如未标注则按断路器脱扣器电流选择。
5、高压配电装置的接地母线平方毫米,过门接地线、母线的表面应光洁、平整、无裂纹、无夹杂物。
1、对于电器元件,带电零件部件及母线间的电气间隙,爬电距离不得小于表5、表6、表7所给定值。(为提高产品安全性能并便于施工,我厂低压开关柜要求电气间隙不小于15mm,爬电距离不小于20mm,如有特殊情况,也不得小于表6表7的值)。

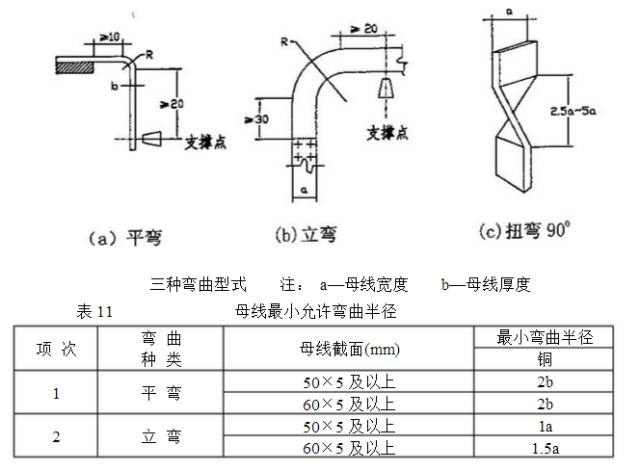

5、母线弯曲型式应根据需要进行弯曲,共有如下三种基本弯曲型式,其弯曲型式及最小弯曲半径;
注:母线°时其扭转部分的长度不应小于母线、 母线宜少直角弯曲,弯曲后不得有裂纹及显著的折皱,不允许用已弯曲过的母线在原折弯处又反方向折弯。
7 、多片母线的弯曲程度应一致,母线间应有与母线同等厚度的间隙。(特殊情况酌情处理) 。

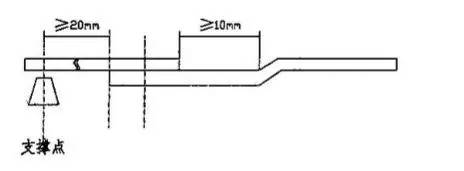

8、 母线mm距离,在母线弯曲处或母线搭接处距支撑点应有大于或等于20mm的距离(受空间限制者除外)。
4、冲孔(钻孔)后的毛刺不宜用锉刀锉磨,应用惚钻去除,深度不大于0.8mm。
5、 母线接触面应用压花调平模具进行处理,处理后的接触面部分应无氧化膜,经加工后其减少值,铜母线、母线固定在绝缘子上时,其母线开孔应按下图进行 。

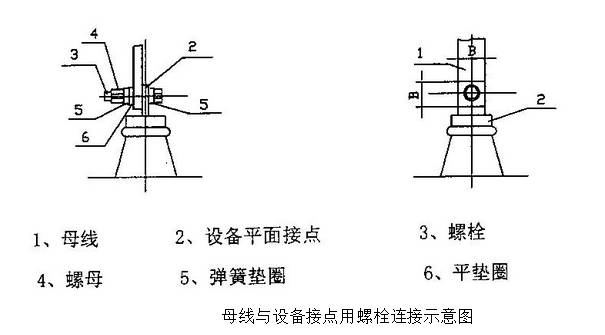

1、直接连接的要求:当元件的端子是平面时,母线连接可直接用螺栓紧固如图,但紧固件必须是钢制的。

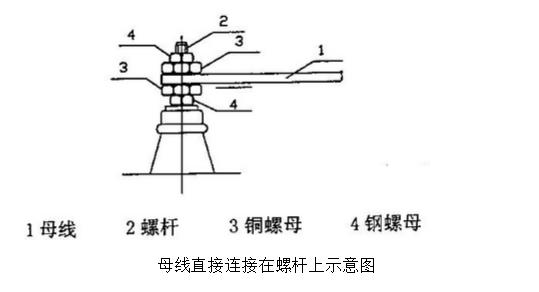

2 、当元件接头是螺杆时,母线可直接连接在螺杆上,如下图,为防止松动,需加锁母,在锁母之间不得加垫圈。
2、 母线 、按母排规格选取合适的热缩管,并按照需要尺寸用壁纸刀下 。
6、 设备中零线与地线可不进行热缩处理,但应粘贴相应的接地和零线mm以下的母线mm标志。

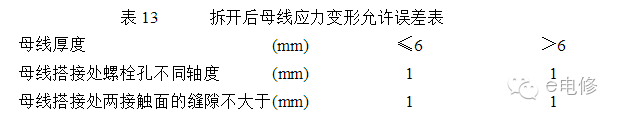

九、母线、母线与母线,母线与电器元件的连接,一律用贯穿螺栓紧固,贯穿螺栓紧固力应符合表9规定。
4、 螺栓两侧均应用垫圈,相邻螺栓的垫圈间应有3mm的净距,螺母侧应装有弹簧垫圈或锁紧螺母。
